RDW系列大型地网接地电阻测试仪_易活网(生活感悟-霍亚)

RDW系列大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，抗干扰能力强，操作简单，测试结果的精度和准确性高。适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。可以在不停电的情况下进行测量。

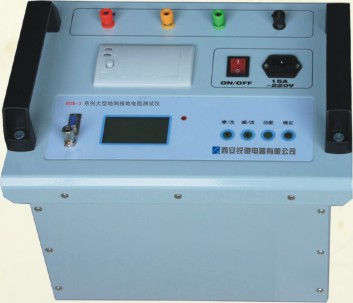

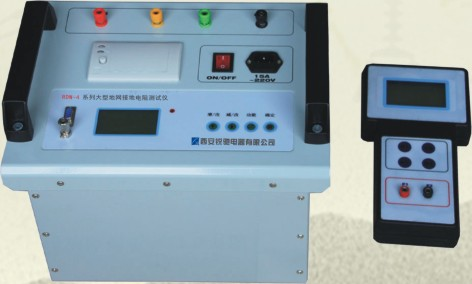

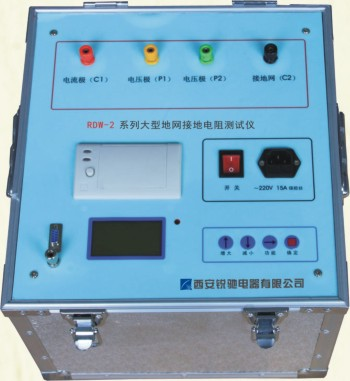

RDW-2	RDW-3	RDW-4
测试各类接地装置、大地网的工频接地阻抗	除RDW-2功能外，具有测量跨步电压和接触电压功能	除RDW-3功能外，可外配专用选频表，测量跨步电压和接触电压，还可测量地表电位梯度
测试电流波形为正弦波，测量的工频等效性好。
采用异频法测量，配合现代软硬件滤波技术，抗干扰能力强。
精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网
功能强大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率
操作简单。全中文菜单式操作，直接显示出测量结果
布线劳动量小，无需大电流线
技术参数
阻抗测量范围：0～5000Ω
分辨率：0.001mΩ
测量误差：±（读数×2％+0.005Ω）
测试电流频率：45、50、55、60、65Hz单频， 45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
输出电流：1、2、3、4、5A
最大输出电压：450V；最大分辨率：0.001V；测量误差：±(读数×2%+0.005V)
测量线要求：电流线铜芯截面积≥1.5mm²；电压线铜芯截面积≥1.0mm²
供电电源：AC180～270V，50/60Hz
