RJYZ-1无线智能绝缘子憎水性带电检测装置

信息类型: 测试: 商品原价:0元 优惠价格:0元 品牌: 单位: 上架日期:16-11-29 16:34 人气:
购物车:查看购物车 购买:
商品介绍

装置采取人工、计算机相结合的复合绝缘子憎水性带电检测的思路:工作人员对运行复合绝缘子进行带电喷水模拟不同雨水气候、拍照;然后在地面对所得憎水性数字图像进行分析。系统对运行复合绝缘子在不同类型杆塔上的空间位置,解决高质量数字图像获取技术;利用数字图像处理技术,解决憎水性图像的分析技术;分析污秽对运行复合绝缘子憎水性带电测量的影响,并对其进行校正。形成一套基于数字图像分析的复合绝缘子憎水性带电检测的方法,复合绝缘子憎水性带电检测装置由带电喷水装置、绝缘子喷水图像拍摄装置、憎水性分析软件光盘、便携手持机、USB数据传输线等组成。
主要特点:

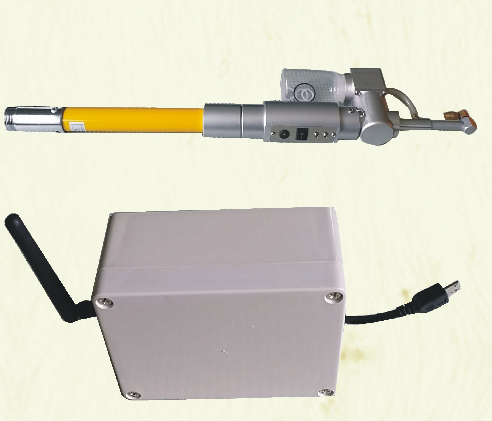

带电喷水装置
利用HC分级法进行复合绝缘子憎水性带电检测的关键技术之一就是带电喷水。
(1)装置采用了无线自控技术和微型电泵驱动等技术,自动化程度高。
(2)装置采用模块化结构,由四部分组成:①无线信号发射部分、②空心绝缘操作杆、③无线信号接收和微型电泵控制部分、④微型电泵驱动喷水部分。各部分拆装、更换方便。装置结构紧凑,重量轻,便于携带和操作,适合现场使用。
(3)空心绝缘操作杆的材料为玻璃纤维增强环氧树脂基复合材料,标配长度为2m。
(4)无线信号接收和微型电泵控制部分由嵌于空心绝缘操作杆前端内的无线信号接收头、可充电电源、无线信号接收和微型电泵控制器三部分构成。无线信号接收头通过导线与无线信号接收和微型电泵控制器相连。可充电电源为3000mAh锂电池,可保证装置喷水2小时,能满足现场长时间测量要求。
(5)电动喷水部分是由微型电泵、水壶以及可旋转喷头构成。可旋转喷头通过连接附件与微型电泵腔连接,连接附件通过水管与微型电泵连接实现向可旋转喷头供水。可旋转喷头经特殊工艺制备,可任意调节喷水角度,可喷射实心圆椎体水雾,从而可以保证待测试样表面各部分均匀受水。
绝缘子喷水图像拍摄装置
喷水图像的拍摄装置采用具有高像素、高光学变焦性能、高存储量、定焦速度快、曝光速度快、防抖动性能优异及具有静像拍摄功能的微型数码摄像机。本装置选用微型数码摄像机,其基本参数为:质量440g、焦距5.1-51mm、10倍光学变焦、静像拍摄时330万有效像素。
憎水性后台分析软件

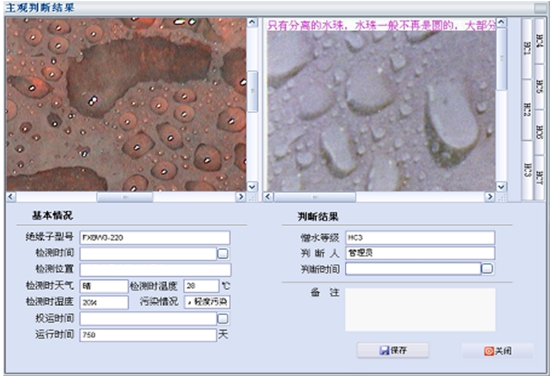

装置通过憎水性分析软件来分析运行复合绝缘子的憎水性状态。本软件的核心功能为憎水性等级判断,由客观判断和主观判断两部分组成。
