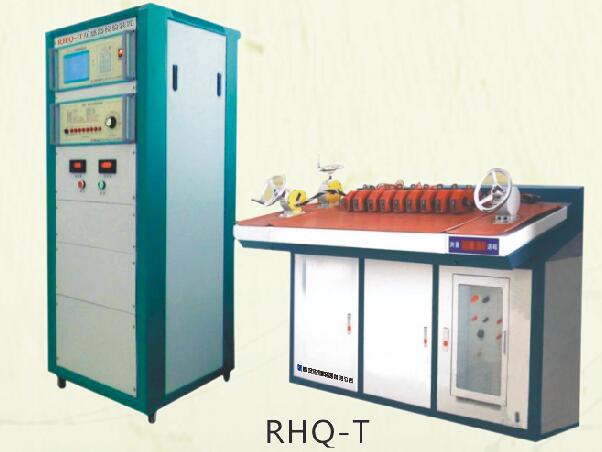

装置由RHQ-6型互感器校验仪、FY98电流负载箱、调压控制部分、专用测试线、大电流导线、自升流电流标准、自升压电压标准、专用联机线、互感器校验软件等主要部分组成

产品特点
  (1) 该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。
  (2) 该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。
  (3) 该装置配置了5A的标准电流互感器，电流负荷箱配置了5A负载值2.5VA-80VA，电压负载箱 配置了100V、100/1.732负载值从1.25VA-158.75VA，基本上可满足用户的要求。负载箱在测量时可进行自动切换。
  (4) 该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。
技术指标
  测量范围：
    同相分量（%）：0.0001~200.0   分辨率：0.0001
    正交分量（分）：0.001~999.9   分辨率：0.001
    阻抗（Ω）：0.0001~60.0       分辨率：0.0001
    导纳（ms）：0.0001~60.0          分辨率：0.0001
基本误差：
    同相分量：ΔX=±（X×2%+Y×2%±2个字）
    正交分量：ΔY=±（Y×2%+±X×2%×34.38）±5个字
   “X”、“Y”——仪器的显示值
   “5个字”——仪器的量化误差
    百分表：1级
工作范围：
       电流：（1%-149%）In  （In=5A）
           （5%-149%）In  （In=1A）
工作负荷： 电流： To对Tx<0.12 cosφ=1.0

工作电源：AC220V±10%50HZ±10%
工作环境：温度0℃~+40℃
相对湿度≤85%（25℃）
调压控制输出容量：7KVA(250V30A) 可根据要求扩展
调压器调节细度：优于0.04V
外形尺寸（mm）横台体：1500（L)×780(W)×1030(H)  竖台体：670（L)×630(W)×1570(H)
