（一）概述
试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本实验设备，用于对各种电器产品、电器元件、绝缘材料等进行规定电压下的缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
（二）产品结构
本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠置而成，紧固方式产用钢材做夹件。高压线圈为圆筒多层塔式，有优质聚酯漆包线及高耐压绝缘材料绕制而成。低压线圈除外，仪表线圈为一独立绕组，一般情况下为100V。10KVA以上的试验变压器装有移动铁轮。具有重量轻、体积小、性能优越，选择空间大等诸多优点。绝缘填充介质为油、SF6气体或环氧树脂等。

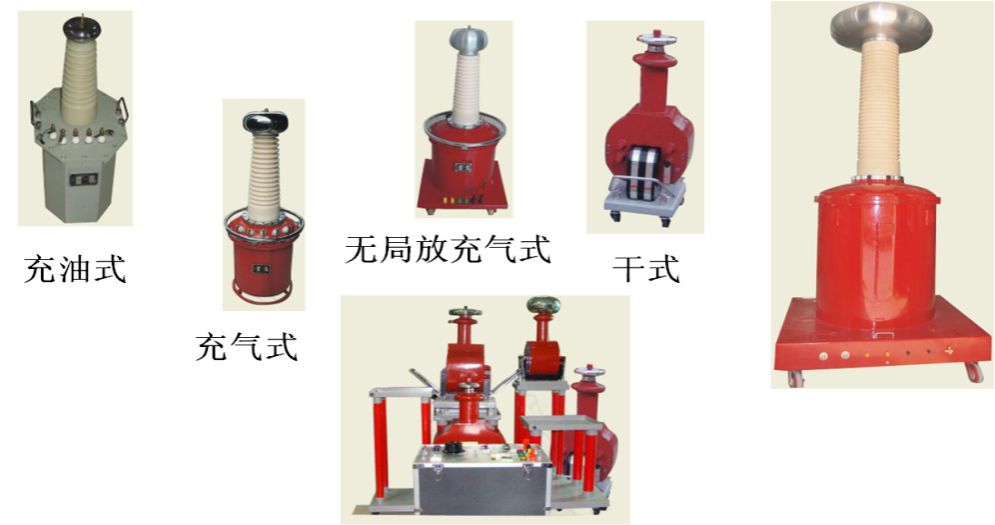

产品型号变压器类型	容量	输出电压	类型
YDJZ油浸式	1-300KVA	1-300KV	交流、交直流、交直流串级式
YDQ充气式（SF6）	1-600KVA	10-600KV	交流、交直流、交直流无局放
GTB干式	1.5-25KVA	10-120KV	交流、交流串级式
