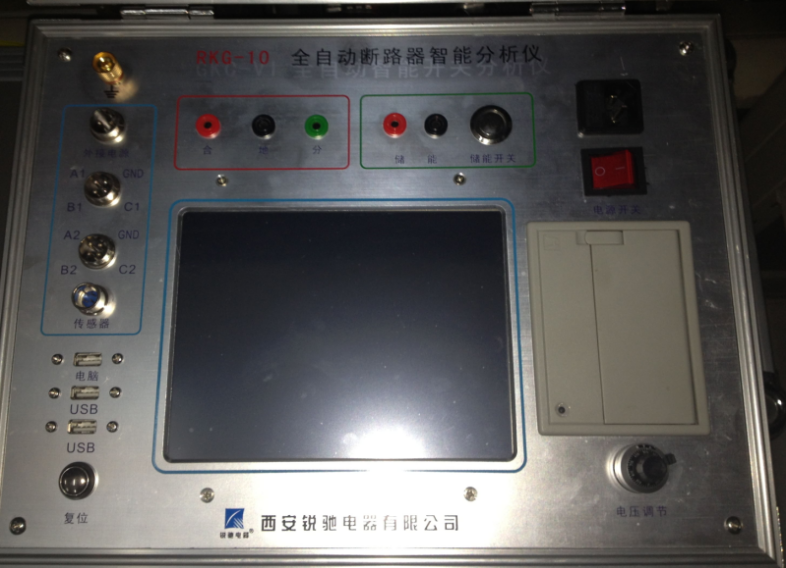

RKG-9/10智能高压断路器机械特性分析仪

RKG-9智能高压断路器机械特性分析仪	RKG-10智能高压断路器机械特性分析仪
概述
可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等断路器的机械特性参数(时间、同期、弹跳、行程、速度、操作电压、电流、反弹、主端口与辅助开关的配合时间、机械操作等各项数据及波形)，精确的分析计算功能，可灵活定义开关的速度，大容量数据存储直接存在硬盘，并可进行数据导入导出，方便查看，打印。仪器自带内部可调直流电源，可进行合闸、分闸、重合闸测试，也可进行低电压动作试验。
功能特点
采样精度高：采样频率40KHz，位移精度16位
内置操作电源：内置可调直流电源，带短路保护功能，可同时满足低电压和高电压动作试验
内置一键调压：操作系统自带电压调节功能，在做低电压试验时只需要根据客户的要求直接选择不同的电压，系统即可自动升压或降压，进行自动调节，而减少手动调压的麻烦和误差。分别设置有30%，65%，85%三个档位，方便用户做低电压试验用，此项功能让仪器的操作更简便
人性化界面：window操作系统，7寸大屏幕彩色液晶触摸屏，软键盘字符输入，可新建开关型号、速度定义及完成相关参数的保存、删除、设置、测试、分析等操作。	人性化界面：window操作系统，8寸大屏幕彩色液晶触摸屏，软键盘字符输入，可新建开关型号、速度定义及完成相关参数的保存、删除、设置、测试、分析等操作。
传感器设置灵活：可以选用直线位移传感器也可使用角位移传感器，可任意设置传感器的安置位置。
操作方便：全自动测试，方便快捷。仪器会自动识别合、分闸，完成单合、单分、重合闸测试仅需按一下测试按钮即可以完成测试和结果显示。
	断路器模式接触器模式可切换：能够测量机械保持的断路器和开关，也可测量电保持的断路器或接触器
	采样时间长度可设置：能够设置采样时间，最长可测量合闸时间或分闸时间为20秒的开关。
	采样率可设置：根据采样时间的设置自动调整采样率
多种测试类型：能够实现开关单分、单合、合分、分－合分测试
多种测试方式：可设置内控（内触发）、外控（外触发）、手动、电保持模式（接触器）、机械保持模式（断路器）
速度定义灵活：通用速度定义模板，提供“占总行程分比”、“时间”、“行程”三种方式分别定义速度范围，满足各种速度测试要求，同时可设置、修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库
波形显示全面：6路触头通断、线圈电流、行程、时间波形
宽幅高速打印：内置80mm高速热敏打印机，数据表单打印美观清晰、波形直观。
USB数据通讯：面板配置三个USB接口可进行数据导入、导出或连接鼠标、键盘等外围设备。配有上位操作软件。
大容量存储：测试结果直接保存在硬盘，大容量存储，测试结果数据库管理，可方便查询历史测试记录
技术参数
工作电源：电压：AC220V±10%；频率：50Hz±5%
安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA
内置直流电源：额定电流：10A；最大瞬时电流：20A；调整范围：30～270V；准确度: ±（1%读数+1个字）；负载变化率：≤1%
外接电源：允许外接电源：0～20A
时间通道：6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）断口电压12V；
辅助开关：可测量辅助开关配合时间，采样频率：40KHz
行程通道：位移传感器：1路，采样频率：40KHz，分辨率16位
时间测试范围：0.025ms～1s（可特殊定制更长时间）；准确度：±（0.1%读数+2个字）；分辨率：0.025ms
行程测试范围：0～1000mm；准确度：±（1%读数+1个字）；分辨率：0.1mm
速度测试范围：0.01～20.00m/s；准确度：±（1%读数+1个字）；分辨率：0.01m/s
电压显示范围：20-300V；准确度：±（1%读数+1个字）；分辨率：0.3V
电流测试范围：0.1A～20A；准确度：±（2%读数+1个字）；分辨率：0.02A
使用环境：温度：-10℃～50℃；相对湿度：＜80%
主机外形尺寸：350mm×260mm×170mm	主机外形尺寸：370mm×280mm×240mm
主机重量：9kg	主机重量：10kg
