本仪器采用接收电力设备局部放电发生时产生的超声波信号来判断局放存在及定位的方法，相比教红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。该机器设计精巧，功能强大，操作简便，适合电力、铁路、石化等大中型厂矿企业和带电检测服务行业推广应用。
功能及特点
（1）对变压站所有开放（露天）设备带电扫描，发现并定位各种放电（电晕、
电弧、闪络、爬电、断线、拉弧等）；
（2）对运行中的GIS、变压器、高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；
（3）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；
（4）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；
（5）大型油浸式变压器及GIS等生产厂家的出厂试验中，可配合局放仪使用，可判断内部放电还是外部放电，并很快发现并定位外部放电。
（6）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；
（7）高压密封气体液体的泄漏检测；
（8）特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。
2、特点
（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。
（2）信号接收范围：最远可达50m。
（3）信号放大倍数大、灵敏度高。
（4）强度适中的绿色激光描准，阳光下人眼易跟踪。
（5）天线为雷达式军用环焦天线，聚焦能力强。
（6）显示器可时时显示波形，并可存储有价值的波形。
（7）定位准确，安全可靠，简单实用。

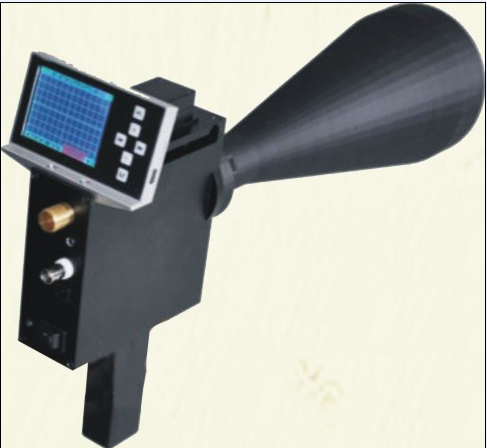

（8）具有枪型外型，喇叭型聚能器，数据可传输到后台。
（9）具有车载巡线功能
（10）带温湿度显示，GPS定位功能。

三、技术指标

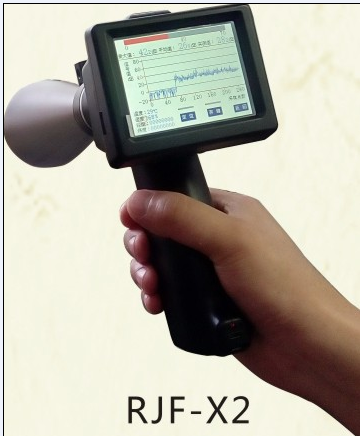

型号	RJF-X1	RJF-X2
结构方式	手持式，枪型外型，喇叭型聚能器
频率范围	异常超声波信号都有的40±1kHz的超声波信号
采集速度：	10K每秒；采集精度：16位AD
温湿度	温度：-40-120℃       湿度：0-100%RH
GPS	具有高达 50 个的并行通道，快速搜星；采用无源陶瓷天线，可直接接收 GPS 卫星信号；配备IPX接口，可扩展有源天线，适合车载时使用,冷启动仅需27S
显示屏幕	16×2液晶显示并有背光	3.5寸彩色触摸屏，便于人机交互
显示内容	显示dB值、温湿度，频率，电池状态	显示波形、dB值、温湿度以及故障隐患设备类型、状态和信息数据。
存储	可覆盖存储99次显示波形	4G存储；可储存达40K组数据
锂电池	正常工作运行8小时	正常工作运行12小时
探头	接触式探头，非接触式探头	非接触式探头
耳机	豪华噪音衰减耳机，可配合使用安全帽
灵敏度	最低可检测-40dB的放电量 （峰峰值1mv时为0dB）	最低可检测-70dB的放电量 （峰峰值1mv时为0dB）
尺寸mm	铝制便携箱550×470×200	ABS密封机箱 353*190*90
重量	主机：1.5Kg   全套：8Kg	主机：0.6KG全套：4Kg
其它功能		具有录音功能，支持MP3和WAV流；能录48KHz采样率的音频。 强大分析管理软件，可呈现区域预测、故障走势、地图查询
选配	笔记本电脑、照相机、望远镜、三脚架
