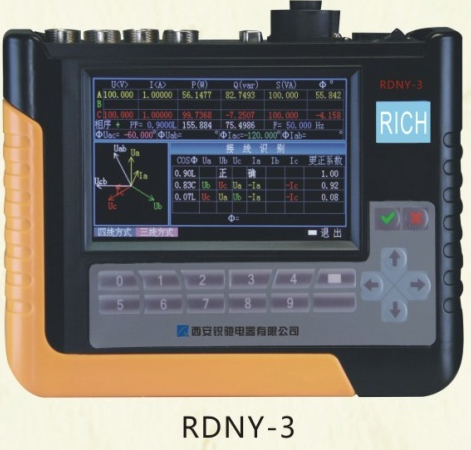

RDNY-3三相用电检查仪_易活网(生活感悟-霍亚)

（一）概述
RDNY系列产品是目前国内市场体积最小、功能最多的用电检查仪。采用多通道信号同步测量技术及大屏幕点阵液晶显示器件，可同时测量、同频显示三相系统电压、电流、频率相位、有功功率、无功功率、功率因数，检测单相、三相有功电能表及两元件跨相法、三元件跨相法无功电能表的误差，测量配电系统电流互感器的变比、极性，直接显示系统向量图。
（二）功能特点
1．32位高速数字信号处
2．同时测量有功、无功或两个电能表的误差
3．接线仿真功能
4．5A钳误差自检
5．自动录入电能表号码（选配功能）
（三）技术参数：

电压量程					30V～480V	5A 端子	有功电能、功率	±0.1%
电压误差					±0.1%		无功电能、功率	±0.2%
电流量 (过载一倍)			端子		0.1-5A宽量程（保证指标）		电流	±0.1%
						5A 钳表	有功电能、功率	±0.2% ±0.5%
			钳表		5A、100A 500A、1000A		无功电能、功率	±0.2% ±0.5%
							电流	±0.2% ±0.5%
输入频率范围					45-55Hz		自检电流	5A
频率测量误差					±0.01Hz		自检误差	±0.1%
相位测量范围					-180°~ +180°	大电流钳	有功电能、功率	±0.2% ±0.5%
最大相位误差					±0.1°		无功电能、功率	±0.2% ±0.5%
谐波测量					±0.1%		电流	±0.2% ±0.5%
谐波测量范围					2-21次	其它	变比测量	±0.2% ±0.5%
脉冲常数	低频	5A			3600P/kWh		电压影响	< ±0.01%
		其它			3600*(5/Ie)P/kWh		频率影响	< ±0.01%
	高频	5A			3.6x10⁷P/kWh		温度影响	< ±0.005%/℃
		其它			3.6x10⁷*(5/Ie) P/kWh		24小时变差	< ±0.01%
							谐波影响	< ±0.01%
	注：Ie--额定电流					开机稳定时间		<3分钟
工作电源				AC 55V - 480V		环境温度		-25℃- +45℃
功耗				< 10W		相对湿度		40%-95%
外形尺寸				245mm × 168mm × 67mm		重量		< 1.5 kg
